ensp 模拟 ipsec vpn 示例

发布于 作者:

IPSec VPN是一种安全的网络通信技术，相当于给数据包裹上”加密快递箱”。它通过加密和身份验证，确保信息在互联网上传输时不被窃听或篡改。典型应用：企业分支机构安全互联、远程办公接入。相比普通VPN，IPSec提供更高级别的安全保障，适合传输敏感数据。

加密的目的

  1. 机密性 – 通过数据加密实现，目的是对非授权用户看到信息不可理解。
  2. 完整性 – 通过 加密、散列、签名实现，目的是信息传递过程中不被修改。
  3. 鉴别性 – 通缩 加密、散列、前面实现， 知道数据的发送方和接收方。
  4. 不可否认性 – 通过加密、签名，目的是 不能否认发送了信息。

签名和加密

签名是 私钥加密公钥解密

加密是 公钥加密私钥解密

AH 和 ESP

IPSec 通过 认证头 AH （ip 协议号 51）和 封装安全载荷 ESP （ip 协议号 50），来保证数据报文在网络传输的私有性、完整性、真实性和防止重放。其中 AH 提供 数据源认证、完整性和放重放。ESP 包含 AH 的功能，同时对数据包静载荷进行加密。

特性AHESP
数据完整性是（全包认证）是（仅载荷认证，若启用ICV）
数据加密否是
源认证是是（若启用ICV）
防重放攻击是（通过序列号）是（通过序列号）
NAT兼容性差（因认证覆盖IP头）较好（可配合NAT-T使用）

 工作模式

  • 传输模式（Transport Mode）：原ip都是公网地址
    • AH：认证原始IP头 + 上层协议（如TCP/UDP）。
    • ESP：仅加密上层协议，认证范围可选。
  • 隧道模式（Tunnel Mode）：原ip都是私网地址
    • AH：认证新IP头 + 原始IP包。
    • ESP：加密整个原始IP包，认证范围可选。

IKE (Internet Key Exchange) 英特网密钥交换协议

IKE 为 IPSec 提供密钥交换、建立和维护安全联盟。IKE不是必选，不用的话手动太麻烦。

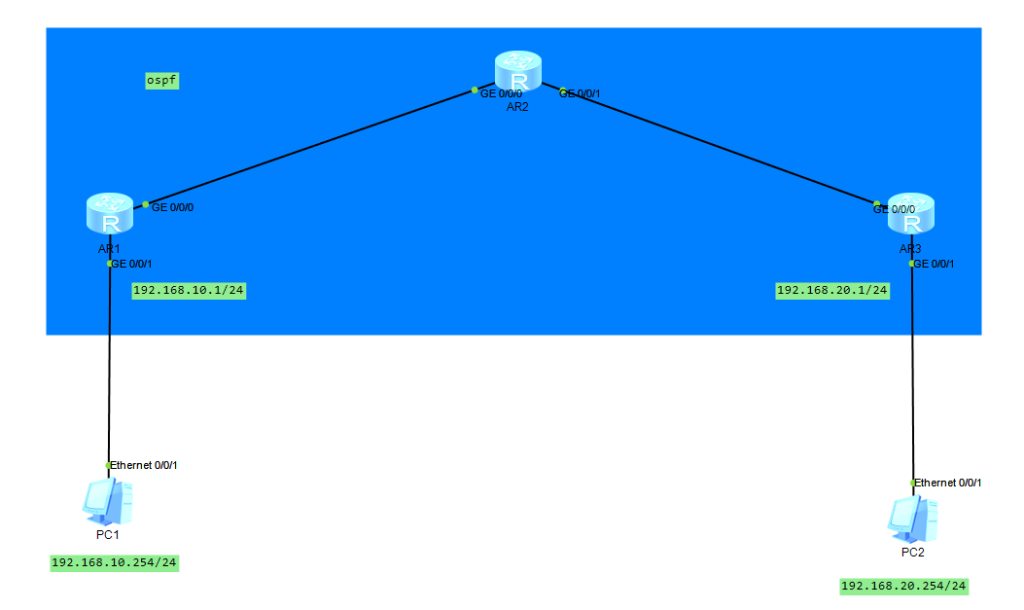

实验拓扑图

基础配置保证网络畅通 ， PC 获取地址

#AR1

system-view
sysname AR1
undo info-center enable

dhcp enable

ospf 1 router-id 1.1.1.1
area 0
quit

int g0/0/0
ip address 12.0.0.1 24
ospf enable area 0
quit


int g0/0/1
ip address 192.168.10.1 24
dhcp select interface
#AR2

system-view
sysname AR2
undo info-center enable


ospf 1 router-id 2.2.2.2
area 0
quit

int g0/0/1
ip address 23.0.0.2 24
ospf enable area 0

int g0/0/0
ip address 12.0.0.2 24
ospf enable area 0
quit
#AR3

system-view
sysname AR3
undo info-center enable

dhcp enable

ospf  1 router-id 3.3.3.3
area 0
quit

int g0/0/1
ip address 192.168.20.1 24
dhcp select interface

int g0/0/0
ip address 23.0.0.3 24
ospf enable area 0
quit

ip sec 配置

# R1

acl number 3000
 rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255
 rule 10 deny ip
 quit

ipsec proposal 1
 quit

ipsec policy huawei 1 manual
 security acl 3000
 proposal 1
 tunnel local 12.0.0.1
 tunnel remote 23.0.0.3
 sa spi inbound esp 1234
 sa string-key inbound esp simple 123456
 sa spi outbound esp 4321
 sa string-key outbound esp simple 123456
 quit

interface GigabitEthernet0/0/0
 ipsec policy huawei

ip route-static 0.0.0.0 0 12.0.0.2
# R2

acl number 3000
 rule 5 permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
 rule 10 deny ip
 quit

ipsec proposal 1
 quit

ipsec policy huawei 1 manual
 security acl 3000
 proposal 1
 tunnel local 23.0.0.3
 tunnel remote 12.0.0.1
 sa spi inbound esp 4321
 sa string-key inbound esp simple 123456
 sa spi outbound esp 1234
 sa string-key outbound esp simple 123456
 quit

interface GigabitEthernet0/0/0
 ipsec policy huawei

ip route-static 0.0.0.0 0 23.0.0.2

重点解释

  1. IPSec Proposal（提议配置）定义IPSec的安全提议（安全参数集）
<AR1>display ipsec proposal

Number of proposals: 1

IPSec proposal name: 1
 Encapsulation mode: Tunnel
 Transform         : esp-new
 ESP protocol      : Authentication MD5-HMAC-96
                     Encryption     DES

2.  IPSec Policy（策略配置） ipsec policy huawei 1 manual 表示手动配置SA（安全联盟），需手动指定SPI和密钥

3. 手动配置SA（安全联盟）

 sa spi inbound esp 4321
 sa string-key inbound esp simple 123456
 sa spi outbound esp 1234
 sa string-key outbound esp simple 123456

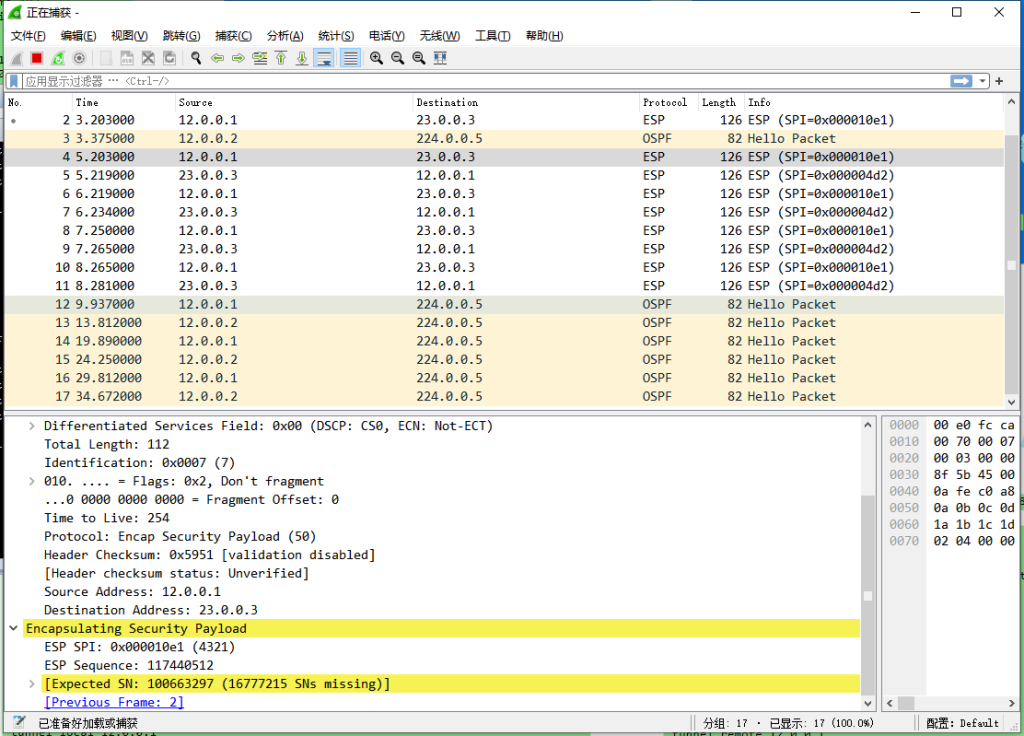

查看结果

实验用的拓扑图

ipsec-vpn下载
